Ống truyền nhiệt có cánh: 4 bước đột phá 30% hiệu suất

Trong quá trình tư vấn giải pháp kỹ thuật cho khách hàng ngành sấy nông sản, thực phẩm và HVAC, đội ngũ kỹ thuật của Hi-Den HeatTech nhận thấy nhiều doanh nghiệp thường chỉ quan tâm đến kích thước tổng thể hoặc giá thành mà bỏ qua mật độ cánh, vật liệu chế tạo và môi trường làm việc thực tế.

Điều này khiến hiệu suất truyền nhiệt không đạt như mong muốn, đồng thời làm tăng chi phí vận hành sau một thời gian sử dụng. Thực tế, việc lựa chọn đúng cấu hình ngay từ đầu giúp hệ thống hoạt động ổn định và tiết kiệm đáng kể chi phí bảo trì lâu dài.

Để giải quyết triệt để bài toán tối ưu hóa năng lượng này, việc hiểu rõ cấu tạo, nguyên lý vận hành và cách thức tính toán thông số kỹ thuật là bước đi tiên quyết. Đây không chỉ đơn thuần là những chiếc ống kim loại được gắn thêm vây tỏa nhiệt, mà là một hệ thống kỹ thuật chính xác đòi hỏi sự kết hợp hài hòa giữa vật lý nhiệt học và luyện kim.

Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện và hướng dẫn chi tiết nhất để doanh nghiệp lựa chọn giải pháp ống truyền nhiệt có cánh tối ưu nhất cho nhà máy trong năm 2026.

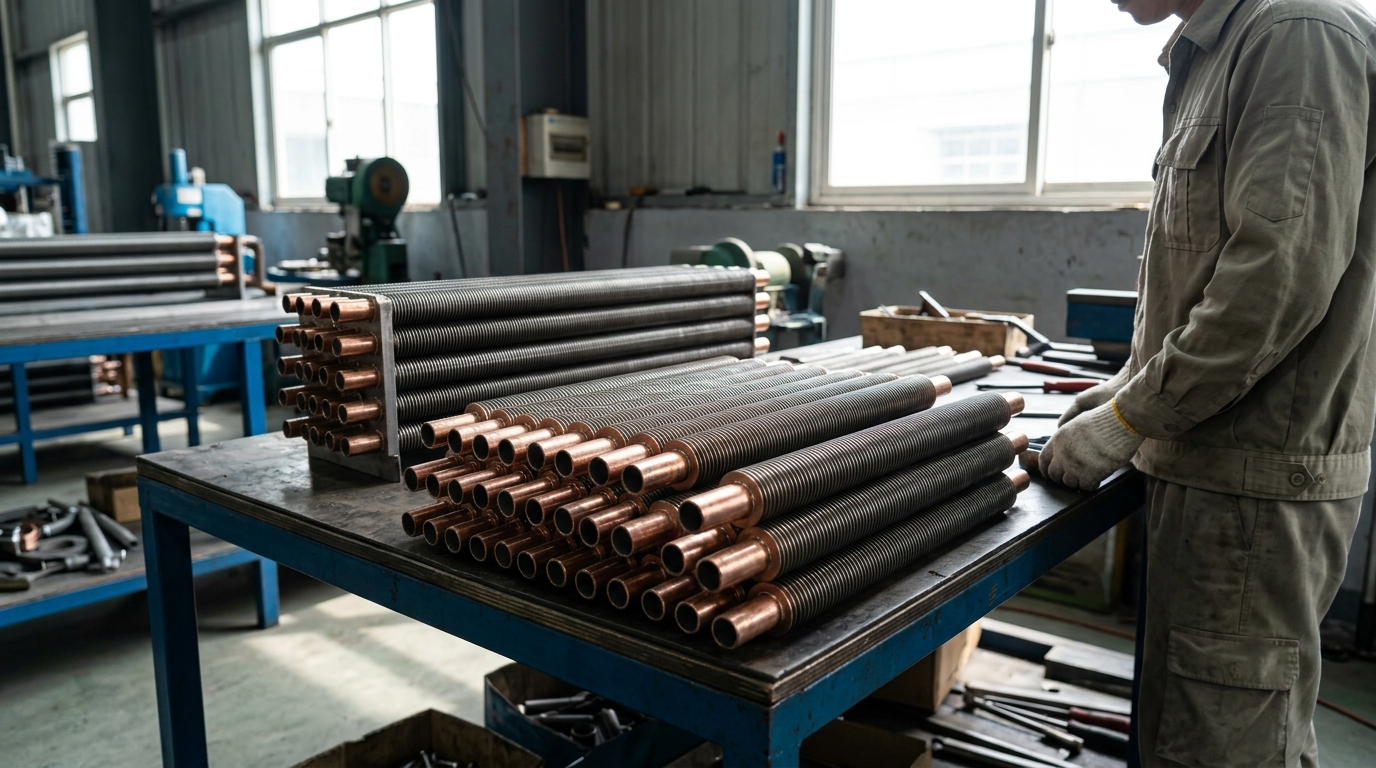

Hiểu Đúng Về Cấu Tạo Và Vai Trò Của Fin Tube Trong Hệ Thống Trao Đổi Nhiệt

Để có thể đưa ra quyết định mua sắm hoặc thay thế chính xác, trước tiên chúng ta cần làm rõ bản chất kỹ thuật của thiết bị này. Về mặt định nghĩa, đây là loại ống trao đổi nhiệt có bề mặt bên ngoài được mở rộng bằng cách tích hợp thêm các lá cánh (vây) kim loại. Mục đích chính của cấu tạo này là khắc phục hạn chế truyền nhiệt của các chất khí thường có hệ số truyền nhiệt rất thấp.

Khi dòng chất lỏng nóng như hơi nước bão hòa, dầu truyền nhiệt hoặc nước nóng đi bên trong ống, nhiệt lượng sẽ được dẫn truyền qua thành ống ra các lá cánh bên ngoài. Tại đây, luồng không khí mát được thổi qua các khe hở giữa các cánh sẽ hấp thụ nhiệt lượng này và ấm lên nhanh chóng.

Nhờ có các lá cánh, diện tích tiếp xúc giữa ống truyền nhiệt và không khí tăng lên gấp nhiều lần so với ống trơn thông thường, từ đó nâng cao hiệu suất truyền nhiệt tổng thể của toàn bộ hệ thống sấy hoặc làm mát. Hiện nay trên thị trường, công nghệ chế tạo dòng sản phẩm này rất đa dạng để đáp ứng các dải nhiệt độ và môi trường làm việc khác nhau.

Việc ứng dụng giải pháp này giúp tối ưu hóa không gian lắp đặt, giảm kích thước bộ tản nhiệt cồng kềnh mà vẫn giữ vững công suất năng lượng đầu ra cho nhà máy.

Các Công Nghệ Chế Tạo Cánh Tản Nhiệt Phổ Biến Hiện Nay

Công nghệ chế tạo dòng sản phẩm này rất đa dạng để đáp ứng nhu cầu sản xuất. Đầu tiên là cánh quấn xoắn (Spiral Tension Wound) với lá cánh kim loại được quấn quanh ống dưới lực căng lớn. Phương pháp này đơn giản, chi phí thấp nhưng hiệu quả truyền nhiệt giảm dần ở nhiệt độ cao do sự giãn nở nhiệt không đồng đều giữa ống và cánh.

Thứ hai là cánh đúc đùn (Extruded Fin), công nghệ tiên tiến nhất hiện nay, trong đó một ống nhôm bên ngoài được cán ép trực tiếp lên ống lõi bằng thép carbon hoặc inox. Quá trình này tạo ra sự liên kết cơ học hoàn hảo, loại bỏ hoàn toàn khe hở nhiệt, giúp bảo vệ ống lõi khỏi sự ăn mòn và cho hiệu suất vượt trội.

Thứ ba là cánh gấp nếp (Crimped Fin) với lá cánh được gấp nếp trước khi quấn quanh ống để tăng diện tích bề mặt và tạo dòng chảy rối cho không khí đi qua, giúp tăng cường hệ số truyền nhiệt đối lưu.

Việc lựa chọn đúng công nghệ chế tạo không chỉ quyết định đến công suất tức thời của thiết bị mà còn ảnh hưởng trực tiếp đến tuổi thọ vận hành ổn định kéo dài của hệ thống nhà xưởng.

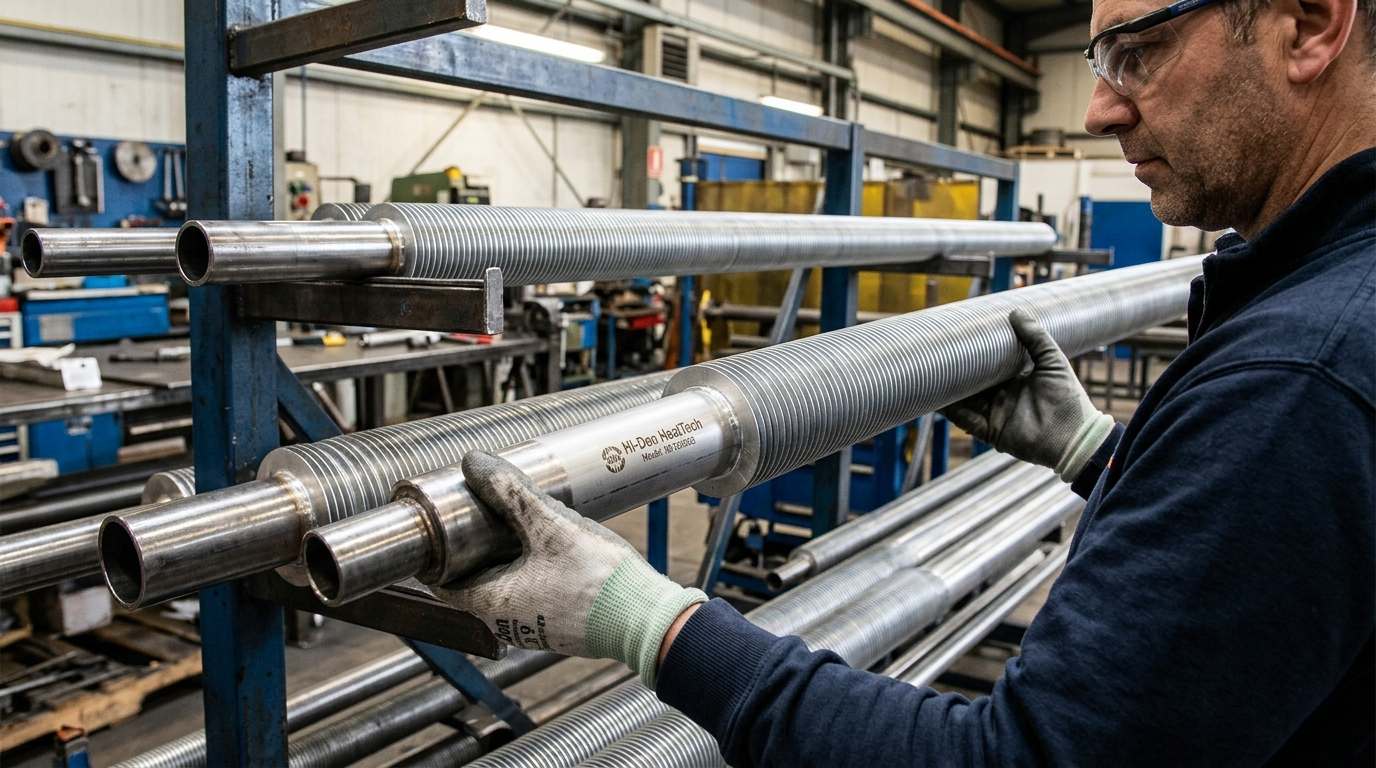

Những Sai Lầm Kinh Điển Khi Lựa Chọn Ống Truyền Nhiệt Có Cánh Khiến Hệ Thống Giảm Tuổi Thọ

Sau nhiều năm đồng hành cùng các nhà máy công nghiệp tại Việt Nam, Hi-Den HeatTech đã chứng kiến không ít trường hợp hệ thống trao đổi nhiệt bị suy giảm hiệu suất nghiêm trọng hoặc hư hỏng hoàn toàn chỉ sau vài tháng vận hành. Dưới đây là ba sai lầm phổ biến nhất mà các kỹ sư vận hành và bộ phận mua hàng thường mắc phải:

1. Lựa chọn mật độ cánh (Fin Pitch/FPI) quá dày trong môi trường nhiều bụi

Mật độ cánh quá dày (ví dụ trên 10 FPI) trong môi trường nhiều bụi mịn như sấy gỗ, sấy nông sản sẽ nhanh chóng biến bộ trao đổi nhiệt thành một tấm lưới lọc bụi. Bụi bẩn bám chặt vào các khe cánh làm cản trở dòng khí thổi qua, gây sụt áp nghiêm trọng và làm giảm công suất nhiệt rõ rệt. Việc vệ sinh các bộ ống bị nghẹt bụi này cực kỳ khó khăn và tốn kém chi phí nhân công.

Do đó, đối với môi trường nhiều bụi, việc sử dụng dòng ống truyền nhiệt có cánh với mật độ thưa là giải pháp bắt buộc giúp thiết bị tự làm sạch hiệu quả hơn.

2. Bỏ qua sự tương thích vật liệu giữa ống và cánh gây ăn mòn điện hóa

Khi hai kim loại khác nhau tiếp xúc trực tiếp trong môi trường có độ ẩm cao, hiện tượng ăn mòn điện hóa sẽ xảy ra tại điểm tiếp xúc. Ví dụ, việc kết hợp cánh nhôm trên ống thép carbon không được bảo vệ đúng cách sẽ khiến phần chân cánh nhôm bị oxy hóa nhanh chóng, tạo ra một lớp oxit cách nhiệt ngăn cản dòng nhiệt truyền từ ống sang cánh.

Chỉ sau một thời gian ngắn, dù cánh nhôm nhìn vẫn nguyên vẹn bên ngoài nhưng hiệu suất truyền nhiệt thực tế đã giảm đi một nửa. Để giải quyết triệt để, doanh nghiệp nên ưu tiên loại ống truyền nhiệt có cánh đúc đùn bọc nhôm toàn phần giúp bảo vệ lõi thép tối đa.

3. Không tính toán đến độ sụt áp suất của dòng khí (Air-side Pressure Drop)

Khi tăng chiều cao cánh hoặc tăng mật độ cánh để đạt diện tích truyền nhiệt lớn, lực cản đối với luồng gió đi qua bộ trao đổi nhiệt cũng tăng lên theo cấp số nhân. Nếu hệ thống quạt thổi hiện tại không đủ áp suất tĩnh để vượt qua lực cản này, lưu lượng gió đi qua buồng sấy sẽ bị giảm mạnh.

Kết quả là nhiệt độ tại bộ trao đổi nhiệt rất cao nhưng không khí nóng không thể lưu thông hiệu quả vào buồng sấy, dẫn đến thời gian sấy bị kéo dài và tiêu hao nhiều điện năng hơn. Một thiết kế ống truyền nhiệt có cánh chuẩn xác luôn cần cân bằng tốt giữa diện tích bề mặt và áp suất khí động học.

Hướng Dẫn 4 Bước Xác Định Thông Số Kỹ Thuật Phù Hợp Với Nhu Cầu Thực Tế

Để thiết kế hoặc lựa chọn một bộ trao đổi nhiệt đạt hiệu suất tối ưu và hoạt động bền bỉ trong năm 2026, quý khách hàng có thể áp dụng quy trình kiểm tra và tính toán thực tế gồm 4 bước tiêu chuẩn dưới đây của chúng tôi:

Bước 1: Xác định đặc tính của môi chất bên trong và bên ngoài ống

Bạn cần làm rõ môi chất đi trong ống là gì (hơi nước bão hòa ở áp suất bao nhiêu bar, dầu truyền nhiệt ở nhiệt độ bao nhiêu độ C, hay nước nóng)? Điều này quyết định độ dày thành ống và vật liệu ống lõi (thép carbon chịu áp lực cao ASTM A179, inox SUS304 chống ăn mòn, hay đồng đỏ dẫn nhiệt tốt). Đồng thời, xác định môi trường không khí bên ngoài có chứa hóa chất ăn mòn hay axit tự do từ nông sản bay hơi ra hay không.

Bước 2: Tính toán diện tích bề mặt truyền nhiệt cần thiết

Dựa trên công suất nhiệt yêu cầu (kW hoặc kcal/h) và sự chênh lệch nhiệt độ trung bình logarit (LMTD) giữa môi chất nóng và không khí, kỹ sư sẽ tính ra tổng diện tích bề mặt trao đổi nhiệt cần thiết. Từ tổng diện tích này, chúng ta sẽ phân bổ vào số lượng ống, chiều dài ống và các thông số cánh cụ thể như chiều cao cánh và độ dày cánh.

Việc phân bổ thông số hình học cho cấu trúc ống truyền nhiệt có cánh đòi hỏi sự chính xác tuyệt đối để không làm ảnh hưởng đến độ bền cơ học tổng thể.

Bước 3: Lựa chọn mật độ cánh tối ưu theo đặc thù ứng dụng

Dưới đây là khuyến nghị thực tế từ đội ngũ kỹ thuật của Hi-Den HeatTech cho từng môi trường làm việc cụ thể: Môi trường sạch (HVAC, điều hòa không khí) có thể chọn mật độ cánh dày từ 8 đến 12 FPI để tối đa hóa công suất trong không gian nhỏ gọn. Môi trường sấy công nghiệp thông thường (sấy giấy, sấy vải) nên chọn mật độ từ 6 đến 8 FPI để cân bằng giữa hiệu suất và khả năng tự làm sạch.

Môi trường nhiều bụi bẩn (sấy nông sản, sấy gỗ) chỉ nên chọn mật độ từ 4 đến 5 FPI kết hợp với thiết kế cánh phẳng, nhẵn để bụi bẩn dễ dàng bị thổi bay hoặc rửa trôi khi bảo dưỡng định kỳ.

Bước 4: Xác định phương thức liên kết cơ học và bảo vệ bề mặt

Đối với các ứng dụng đòi hỏi độ bền cao và hoạt động liên tục trong môi trường khắc nghiệt, chúng tôi luôn khuyến nghị khách hàng ưu tiên sử dụng dòng sản phẩm cánh đúc đùn bọc nhôm toàn phần. Thiết kế này giúp bảo vệ hoàn toàn phần ống thép bên trong khỏi sự tiếp xúc với hơi ẩm và oxy bên ngoài, ngăn ngừa triệt để hiện tượng ăn mòn mối nối.

Nhờ phương pháp bọc nhôm tiên tiến này, hệ thống ống truyền nhiệt có cánh sẽ luôn duy trì được hiệu suất truyền nhiệt vượt trội và kéo dài tuổi thọ vận hành ổn định suốt vòng đời sản phẩm.

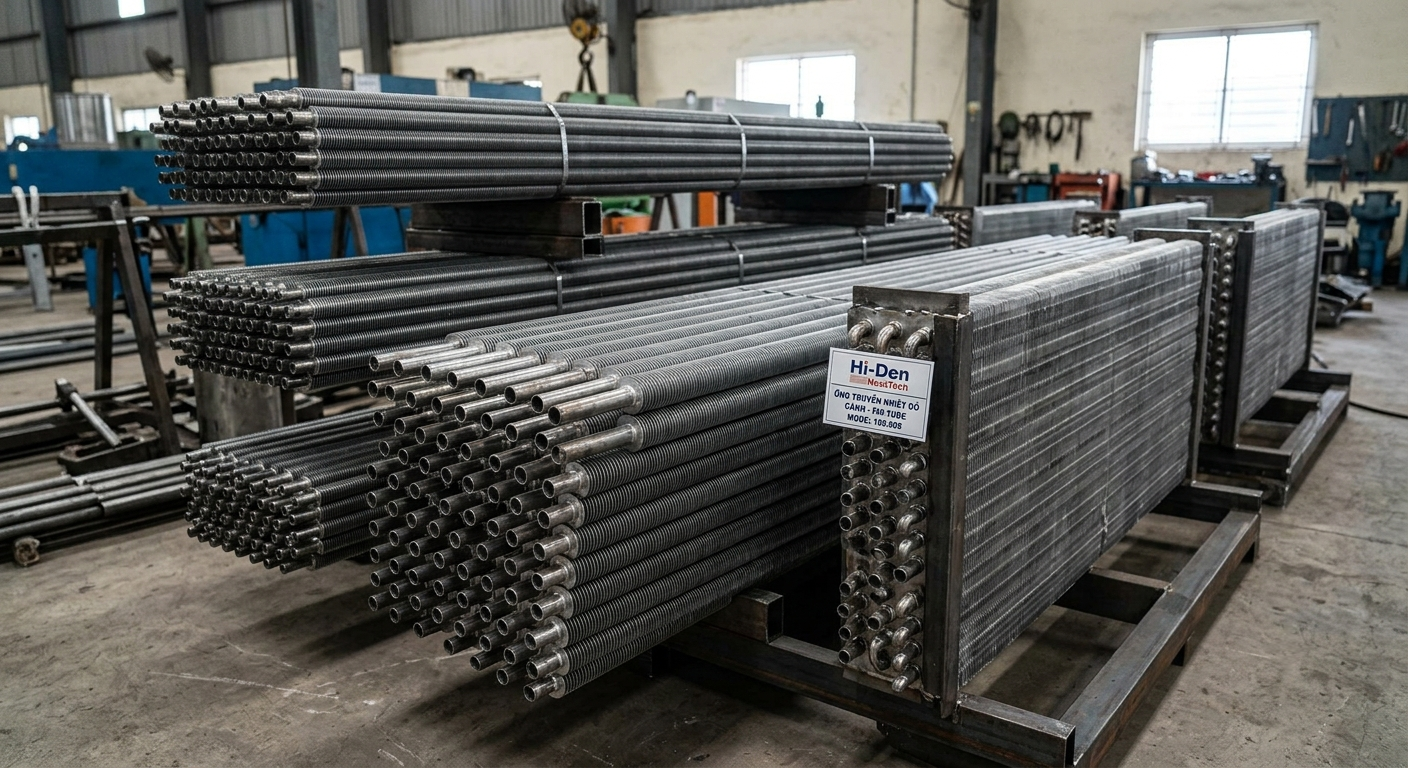

Phân Tích Hiệu Suất Nhiệt Thực Tế Của Fin Tube So Với Ống Trơn

Trong các hệ thống trao đổi nhiệt công nghiệp hiện đại tính đến năm 2026, việc tối ưu hóa dòng nhiệt luôn là bài toán sống còn quyết định đến chi phí vận hành của toàn bộ nhà máy. Để giải quyết bài toán này, việc thay thế ống trơn truyền thống bằng công nghệ ống truyền nhiệt có cánh (thường gọi là fin tube) đã trở thành một bước đi chiến lược.

Theo kinh nghiệm triển khai nhiều hệ thống thực tế của đội ngũ kỹ sư tại Hi-Den HeatTech, hiệu suất truyền nhiệt của ống có cánh thường cao hơn đáng kể so với ống trơn nhờ diện tích tiếp xúc với không khí lớn hơn gấp nhiều lần trên cùng một đơn vị chiều dài ống. Nguyên lý cốt lõi nằm ở hệ số truyền nhiệt phía chất khí luôn thấp hơn rất nhiều so với phía chất lỏng chảy bên trong ống.

Bằng cách lắp đặt thêm các cánh nhôm hoặc cánh thép bên ngoài, chúng ta đã chủ động mở rộng diện tích bề mặt trao đổi nhiệt ở phía có hệ số truyền nhiệt thấp hơn. Để tìm hiểu chuyên sâu hơn về các thông số kỹ thuật chi tiết, bạn có thể tham khảo thêm dòng sản phẩm cao cấp Fin tube được phân phối chính hãng.

Nhiều tiêu chuẩn thiết kế nhiệt quốc tế uy tín như ASME và TEMA cũng khuyến nghị các kỹ sư phải lựa chọn vật liệu cánh và mật độ cánh phù hợp với từng môi trường làm việc cụ thể. Việc tuân thủ này nhằm đảm bảo hiệu suất lâu dài, hạn chế tối đa hiện tượng ăn mòn điện hóa giữa ống và cánh, cũng như giảm thiểu sự sụt giảm áp suất dòng khí đi qua bộ trao đổi nhiệt.

Ứng Dụng Thực Tế Trong Các Hệ Thống Sấy Và HVAC

Trong các lò sấy nông sản, thực phẩm hoặc sấy gỗ, nhiệt độ và độ ẩm môi trường thay đổi liên tục. Nếu sử dụng ống trơn, kích thước của bộ tản nhiệt sẽ cực kỳ cồng kềnh, kéo theo chi phí đầu tư ban đầu và không gian lắp đặt tăng cao. Ngược lại, việc ứng dụng thiết bị ống truyền nhiệt có cánh được tính toán kỹ lưỡng giúp thu nhỏ kích thước bộ trao đổi nhiệt tới 40-50% mà vẫn giữ nguyên công suất nhiệt đầu ra.

Đối với hệ thống HVAC trong các tòa nhà thông minh và nhà máy sản xuất năm 2026, việc kiểm soát độ ẩm và nhiệt độ yêu cầu độ chính xác cực cao, nơi mà các ống cánh nhôm ép phát huy tối đa khả năng trao đổi nhiệt nhanh chóng và ổn định.

Các Yếu Tố Kỹ Thuật Quyết Định Tuổi Thọ Của Hệ Thống Trao Đổi Nhiệt

Để một bộ trao đổi nhiệt hoạt động bền bỉ qua nhiều năm mà không bị suy giảm hiệu suất, cấu trúc liên kết giữa cánh và ống là yếu tố quyết định hàng đầu. Có nhiều phương pháp tạo cánh khác nhau trên thị trường hiện nay, từ cánh quấn quanh ống, cánh chèn chìm cho đến cánh đúc liền. Mỗi phương pháp đều có những ưu và nhược điểm riêng phù hợp với từng khung nhiệt độ làm việc khác nhau.

Cánh quấn cơ học thường được sử dụng trong các ứng dụng nhiệt độ thấp đến trung bình (dưới 150°C) với chi phí tối ưu. Cánh đúc liền tạo ra sự liên kết cơ học hoàn hảo 100%, không có khe hở không khí, giúp bảo vệ ống lõi tuyệt đối trước sự ăn mòn và chịu được nhiệt độ lên đến 290°C. Cánh hàn cao tần thường dùng cho các ứng dụng nhiệt độ cực cao trong lò hơi, đảm bảo độ bền cơ học tối đa.

Bên cạnh phương pháp liên kết, mật độ cánh cũng cần được tính toán dựa trên độ sạch của lưu chất đi qua. Trong môi trường nhiều bụi mịn như thức ăn chăn nuôi hay lò đốt rác, mật độ cánh quá dày sẽ nhanh chóng gây ra hiện tượng bám bụi, làm tắc nghẽn dòng khí. Lúc này, việc ứng dụng dòng ống truyền nhiệt có cánh mật độ thưa kết hợp với hệ thống vệ sinh định kỳ là vô cùng quan trọng.

Câu Hỏi Thường Gặp (FAQ) Về Các Loại Ống Trao Đổi Nhiệt Công Nghiệp

Dòng sản phẩm ống truyền nhiệt có cánh có thể chế tạo từ những loại vật liệu nào?

Sản phẩm có thể được sản xuất từ nhiều tổ hợp vật liệu khác nhau dựa trên yêu cầu chịu áp và chống ăn mòn. Ống lõi thường sử dụng thép carbon chịu áp lực cao, inox chống rỉ sét hoặc đồng nguyên chất. Cánh tản nhiệt bên ngoài phổ biến nhất là nhôm nhờ đặc tính truyền nhiệt nhanh và trọng lượng nhẹ, ngoài ra có thể dùng cánh thép hoặc inox cho môi trường đặc thù.

Giá thành của hệ thống ống truyền nhiệt có cánh hiện nay là bao nhiêu?

Về các vấn đề giá cả, mức chi phí đầu tư sẽ phụ thuộc hoàn toàn vào quy cách kỹ thuật, loại vật liệu lựa chọn và khối lượng đơn hàng cụ thể của quý doanh nghiệp. Do đó, chúng tôi luôn áp dụng chính sách giá liên hệ linh hoạt để mang lại phương án kinh tế tối ưu nhất, phù hợp với ngân sách và yêu cầu kỹ thuật thực tế của từng nhà máy.

Làm thế nào để vệ sinh các khe cánh tản nhiệt khi bị bám bẩn bụi mịn?

Đối với bụi mịn khô, bạn có thể dùng khí nén áp lực cao thổi ngược chiều dòng khí để làm sạch. Đối với các vết bẩn bám dính, có thể dùng vòi xịt nước áp lực vừa phải kết hợp chất tẩy rửa trung tính để rửa trôi. Cần tránh dùng vật cứng chà xát mạnh làm móp méo lá cánh, ảnh hưởng đến khả năng lưu thông của luồng không khí qua ống.

Tại sao hệ thống của tôi bị sụt giảm công suất nhiệt sau 1 năm sử dụng?

Hiện tượng sụt giảm công suất nhiệt sau một thời gian vận hành thường do hai nguyên nhân chính gây ra: một là do bề mặt các lá cánh bên ngoài bị tích tụ quá nhiều bụi bẩn cách nhiệt mà không được vệ sinh đúng cách; hai là do hiện tượng lỏng lẻo liên kết cơ học giữa cánh và ống (thường gặp ở loại cánh quấn cơ học rẻ tiền), tạo ra khe hở không khí ngăn cản sự truyền dẫn nhiệt lượng.

Xu Hướng Phát Triển Và Tầm Nhìn Dài Hạn Đến Sau Năm 2026

Thế giới công nghiệp đang chuyển mình mạnh mẽ hướng tới mục tiêu trung hòa carbon và tối ưu hóa tài nguyên. Các hệ thống trao đổi nhiệt không còn đơn thuần là thiết bị phụ trợ mà đã trở thành trọng tâm trong chiến lược tiết kiệm năng lượng của mọi doanh nghiệp sản xuất.

Theo nhận định của đội ngũ chuyên gia Hi-Den HeatTech, trong những năm tới, các doanh nghiệp sẽ đặc biệt ưu tiên các giải pháp truyền nhiệt có hiệu suất cao nhằm giảm chi phí năng lượng trực tiếp. Vì vậy, các dòng ống truyền nhiệt có cánh được thiết kế tối ưu, may đo riêng cho từng ứng dụng cụ thể sẽ ngày càng được sử dụng phổ biến hơn trên thị trường.

Chúng tôi tin rằng, việc đầu tư ban đầu vào các sản phẩm chất lượng cao tuy có chi phí đầu tư nhỉnh hơn đôi chút, nhưng sẽ giúp doanh nghiệp hoàn vốn nhanh chóng chỉ sau 12-18 tháng vận hành nhờ lượng điện năng và nhiên liệu tiết kiệm được, đồng thời giảm thiểu tối đa thời gian dừng máy bảo dưỡng.

Giải Pháp Tối Ưu Năng Lượng

Tóm lại, thiết bị ống truyền nhiệt có cánh đóng vai trò cốt lõi trong việc nâng cao hiệu suất nhiệt, giảm quy mô thiết bị và tiết kiệm năng lượng cho các hệ thống công nghiệp hiện đại, giúp doanh nghiệp đón đầu xu hướng sản xuất xanh bền vững.

Hi-Den HeatTech tự hào là đơn vị tiên phong cung cấp các giải pháp thiết kế và sản xuất các dòng ống cánh trao đổi nhiệt chất lượng cao. Để sở hữu giải pháp tối ưu nhất cho hệ thống của bạn, hãy liên hệ ngay với đội ngũ kỹ sư của Hi-Den HeatTech để nhận tư vấn và thông tin chi tiết.
