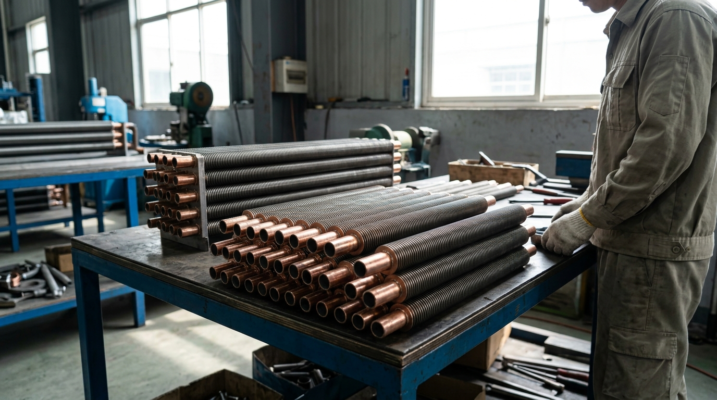

Các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết

Trong xu thế phát triển công nghiệp hiện đại năm 2026, việc tối ưu hóa năng lượng và cắt giảm chi phí vận hành không còn là một lựa chọn, mà đã trở thành yếu tố sống còn đối với mọi doanh nghiệp sản xuất. Là một kỹ sư vận hành hệ thống nhiệt lâu năm, tôi đã trải qua không ít thăng trầm với các thiết bị gia nhiệt, sấy khô và làm mát.

Tôi nhớ mãi lần đầu tiên phụ trách dự án nâng cấp hệ thống sấy cho nhà máy. Lúc đó, do chưa có kinh nghiệm thực tế, tôi chỉ đặt mua thiết bị theo kích thước chiều dài và đường kính chung mà quên mất việc khảo sát kỹ càng các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết như mật độ cánh hay độ dày ống nền. Kết quả là sau khi lắp đặt, hệ thống chạy không đủ công suất thiết kế, lượng nhiệt thất thoát lớn khiến tiến độ sản xuất bị trì trệ nghiêm trọng.

May mắn là sau đó tôi được các kỹ sư của Hi-Den HeatTech hỗ trợ khảo sát, tư vấn lại rất kỹ về các thông số tối ưu và cung cấp giải pháp thay thế hoàn hảo. Bài học xương máu đó giúp tôi nhận ra rằng, với ống trao đổi nhiệt có cánh, chỉ cần lệch một thông số nhỏ là hiệu suất truyền nhiệt đã khác biệt hoàn toàn. Để giúp các bạn đồng nghiệp tránh đi vào vết xe đổ đó, tôi xin chia sẻ những kiến thức thực tế về các thông số kỹ thuật cốt lõi của dòng sản phẩm này.

Tầm quan trọng khi nắm vững các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết

Nhiều người thường lầm tưởng rằng chỉ cần chọn ống có cánh làm bằng vật liệu tốt như đồng hoặc inox là đủ để hệ thống chạy êm ái, bền bỉ. Tuy nhiên, trên thực tế, nguyên lý trao đổi nhiệt phụ thuộc rất lớn vào biên dạng hình học và sự tương thích giữa lưu chất bên trong ống với môi trường bên ngoài ống.

Khi dòng khí nóng hoặc lạnh đi qua các khe cánh, nếu khoảng cách giữa các cánh quá dày, bụi bẩn sẽ dễ bám lại gây tắc nghẽn, làm giảm hiệu suất truyền nhiệt theo thời gian. Ngược lại, nếu mật độ cánh quá thưa, diện tích tiếp xúc bề mặt không đủ lớn sẽ khiến thiết bị không đạt được nhiệt độ mong muốn, gây lãng phí nhiên liệu đốt.

Hơn thế nữa, việc lựa chọn sai thông số kỹ thuật còn ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ hệ thống gia nhiệt. Một ống nền quá mỏng dưới áp lực làm việc cao của hơi nước (steam) hoặc dầu truyền nhiệt sẽ nhanh chóng bị nứt gãy, rò rỉ môi chất nguy hiểm.

Trong bối cảnh chi phí nguyên vật liệu và năng lượng biến động liên tục vào năm 2026, việc phải dừng máy để bảo trì, sửa chữa do chọn sai thiết bị sẽ gây ra những tổn thất kinh tế cực kỳ lớn cho doanh nghiệp. Do đó, việc nắm lòng các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết không chỉ giúp bạn chọn đúng sản phẩm phù hợp với nhu cầu mà còn là mẹo tối ưu chi phí đầu tư ban đầu và chi phí vận hành lâu dài.

Chi tiết các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết cho kỹ sư

Để cấu thành nên một thiết bị hoàn chỉnh và đạt hiệu suất cao, các kỹ sư thiết kế phải tính toán và kết hợp hài hòa giữa nhiều thông số vật lý khác nhau. Việc nắm vững các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết dưới đây sẽ giúp bạn làm chủ quá trình lựa chọn thiết bị khi làm việc với nhà cung cấp:

Mật độ cánh (Fin Pitch / FPI) và Chiều cao cánh (Fin Height)

Mật độ cánh, thường được tính bằng số cánh trên mỗi inch (FPI – Fins Per Inch) hoặc khoảng cách giữa các bước cánh (Fin Pitch), quyết định trực tiếp đến tổng diện tích trao đổi nhiệt của ống. Chiều cao cánh là khoảng cách từ bề mặt ngoài của ống nền đến đỉnh của cánh tản nhiệt.

Mật độ cánh cao (FPI lớn): Tăng tối đa diện tích bề mặt truyền nhiệt, phù hợp cho các ứng dụng sử dụng không khí sạch, không chứa bụi bẩn hoặc chất bám dính (như hệ thống điều hòa không khí, sấy khí sạch). Điều này giúp tối ưu kích thước dàn trao đổi nhiệt nhỏ gọn hơn.

Mật độ cánh thấp (FPI nhỏ): Thường được áp dụng trong các lò sấy nông sản, sấy gỗ hoặc các môi trường khí thải có lẫn bụi mịn. Khoảng cách cánh rộng giúp dễ dàng vệ sinh bằng vòi xịt áp lực và ngăn ngừa hiện tượng nghẹt gió, đảm bảo lưu lượng khí đi qua luôn ổn định.

Đường kính ngoài ống nền (Base Tube OD) và Độ dày thành ống (Wall Thickness)

Ống nền (Base Tube) đóng vai trò là bộ khung chịu lực và là đường dẫn cho lưu chất (nước nóng, hơi nước, dầu truyền nhiệt, gas lạnh) di chuyển bên trong.

Đường kính ngoài (OD): Thường dao động từ 15.88mm, 19.05mm, 25.4mm cho đến các kích thước lớn hơn tùy thuộc vào lưu lượng chất lỏng hoặc chất khí cần vận chuyển trong dây chuyền.

Độ dày thành ống: Đây là thông số quyết định khả năng chịu áp suất làm việc của hệ thống. Đối với các hệ thống sử dụng hơi nước áp suất cao, độ dày thành ống phải đủ lớn (thường từ 1.5mm đến 3.0mm trở lên) để tránh hiện tượng móp méo hoặc nổ ống dưới áp lực nhiệt và áp lực thủy tĩnh.

Vật liệu chế tạo cánh và ống nền

Sự kết hợp vật liệu giữa cánh và ống ảnh hưởng lớn đến hệ số truyền nhiệt tổng thể và khả năng chống ăn mòn của thiết bị trong môi trường làm việc thực tế:

Cánh nhôm (Aluminum Fins): Nhôm có độ dẫn nhiệt cực tốt, trọng lượng nhẹ và giá thành hợp lý. Cánh nhôm thường được ép chặt lên ống nền bằng phương pháp đùn (Extruded) hoặc quấn cơ học (Tension Wound).

Ống nền bằng đồng hoặc inox (Copper / Stainless Steel Tubes): Ống đồng thường dùng cho hệ thống lạnh nhờ khả năng dẫn nhiệt vượt trội. Trong khi đó, ống inox (SUS304, SUS316) lại là sự lựa chọn hàng đầu cho các môi trường có tính ăn mòn hóa học cao, môi trường thực phẩm, dược phẩm yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt.

Để hiểu rõ hơn về cấu tạo và nguyên lý của dòng sản phẩm này, bạn có thể tham khảo thêm dòng Fin Tube tiêu chuẩn công nghiệp đang được ứng dụng rộng rãi.

Đánh giá chuyên sâu các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết

Để thiết kế hoặc nâng cấp một hệ thống trao đổi nhiệt đạt hiệu suất tối ưu vào năm 2026, việc đi sâu vào tính toán các thông số vật lý là bước đi bắt buộc. Mỗi thay đổi nhỏ trong cấu trúc cánh đều ảnh hưởng trực tiếp đến hệ số truyền nhiệt tổng thể (U) và độ sụt áp của toàn hệ thống. Dưới đây là những phân tích kỹ thuật cốt lõi mà các kỹ sư vận hành tại Hi-Den HeatTech luôn khuyến nghị khách hàng phải xem xét kỹ lưỡng.

Mật độ cánh và hiệu suất truyền nhiệt thực tế

Mật độ cánh xác định số lượng cánh trên một inch chiều dài ống. Thông số này quyết định trực tiếp đến diện tích bề mặt trao đổi nhiệt hiệu dụng. Khi làm việc với các hệ thống nhiệt công nghiệp, việc am hiểu các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết cực kỳ quan trọng.

Theo một báo cáo hiệu suất kỹ thuật gần đây, việc tối ưu hóa mật độ cánh từ 8 đến 12 cánh trên mỗi inch và duy trì độ dày cánh khoảng 0.3 đến 0.5 mm có thể giúp tăng hiệu suất truyền nhiệt lên đến 27% so với các cấu hình cánh thưa truyền thống, đồng thời kiểm soát tốt hiện tượng bám bụi bẩn giữa các khe cánh.

Chiều cao cánh và độ dày cánh tối ưu

Chiều cao cánh (thường dao động từ 9.5 mm đến 16 mm) giúp mở rộng diện tích tiếp xúc với lưu chất bên ngoài (thường là không khí). Tuy nhiên, cánh càng cao thì hiệu suất cánh (fin efficiency) có xu hướng giảm dần do nhiệt độ ở đỉnh cánh sẽ chênh lệch lớn so với gốc cánh.

Độ dày cánh từ 0.3 đến 0.5 mm là khoảng tối ưu để đảm bảo độ bền cơ học, tránh bị móp méo trong quá trình vệ sinh xịt rửa áp lực cao, đồng thời duy trì khả năng dẫn nhiệt nhanh chóng từ ống cơ sở ra ngoài không khí môi trường.

Đường kính ống cơ sở và độ dày thành ống chịu áp

Đường kính ngoài của ống cơ sở (Base Tube OD) phổ biến ở các mức 15.88 mm (5/8 inch), 19.05 mm (3/4 inch) hoặc 25.4 mm (1 inch). Độ dày thành ống quyết định khả năng chịu áp suất làm việc của lưu chất bên trong (hơi nước, dầu truyền nhiệt, nước nóng).

Đối với các hệ thống sấy công nghiệp áp suất cao, độ dày thành ống cơ sở phải đạt từ 1.5 mm đến 2.11 mm để đảm bảo an toàn vận hành dài hạn, ngăn chặn triệt để nguy cơ bục rách do va đập thủy lực và rung động cơ khí.

Kinh nghiệm lựa chọn vật liệu theo từng môi trường vận hành

Vật liệu chế tạo quyết định không chỉ hiệu quả truyền nhiệt mà còn cả tuổi thọ của thiết bị trong môi trường ăn mòn. Bạn cần phân loại và lựa chọn vật liệu dựa trên hai thành phần chính: ống cơ sở và cánh tản nhiệt.

Cặp đôi Ống Đồng – Cánh Nhôm (Copper Tube – Aluminum Fin)

Đây là sự kết hợp kinh điển cho các ứng dụng sưởi ấm, thông gió và điều hòa không khí (HVAC). Đồng có hệ số dẫn nhiệt cực cao (~401 W/m.K), kết hợp với cánh nhôm có trọng lượng nhẹ, giá thành hợp lý và khả năng gia công tạo cánh tốt (~237 W/m.K).

Sự kết hợp này mang lại hiệu suất truyền nhiệt tối đa trong điều kiện môi trường không khí sạch, ít chứa hóa chất ăn mòn, giúp thu hồi vốn nhanh chóng cho các công trình dân dụng lẫn thương mại.

Cặp đôi Ống Thép Không Gỉ – Cánh Nhôm hoặc Cánh Thép (Stainless Steel Fin Tube)

Trong các ngành công nghiệp hóa chất, sấy thực phẩm hoặc lò hơi nơi lưu chất bên trong có tính ăn mòn cao hoặc nhiệt độ vận hành vượt quá 250°C, ống cơ sở bằng thép không gỉ (SUS304, SUS316) là lựa chọn bắt buộc.

Cánh bên ngoài có thể là nhôm (nếu nhiệt độ dưới 300°C) hoặc cánh thép/inox hàn liền (đối với môi trường nhiệt độ cực cao và chịu lực va đập mạnh). Dù hệ số dẫn nhiệt của inox thấp hơn đồng, nhưng độ bền hóa học vượt trội giúp hệ thống duy trì hiệu suất ổn định qua nhiều năm tháng mà không lo rỉ sét.

Hướng dẫn chọn thông số phù hợp với từng nguồn nhiệt thực tế

Mỗi nguồn lưu chất đi bên trong ống sẽ có những đặc tính vật lý và nhiệt động học hoàn toàn khác nhau. Việc lựa chọn thiết kế phải dựa trên nguồn nhiệt mà hệ thống của bạn đang sử dụng để tối ưu năng lượng:

Hệ thống sử dụng hơi nước (Steam)

Hơi nước có áp suất và nhiệt độ rất cao, đồng thời có hiện tượng búa nước (water hammer) khi ngưng tụ. Vì vậy, bạn nên ưu tiên chọn ống nền bằng inox hoặc thép carbon đúc có độ dày thành ống tối thiểu từ 2.0mm trở lên để đảm bảo an toàn tuyệt đối.

Cánh tản nhiệt nên chọn loại cánh nhôm đùn (Extruded Fin) vì loại này có sự liên kết cơ học cực kỳ chắc chắn giữa cánh và ống, không bị bong tróc khi nhiệt độ thay đổi đột ngột qua từng chu kỳ vận hành.

Hệ thống sử dụng dầu truyền nhiệt (Thermal Oil)

Dầu truyền nhiệt thường hoạt động ở nhiệt độ rất cao (có thể lên tới 250 – 300 độ C) nhưng áp suất lại thấp hơn hơi nước. Trong trường hợp này, độ giãn nở nhiệt của vật liệu là yếu tố cần đặc biệt lưu ý.

Bạn nên lựa chọn các dòng ống cánh có độ bền nhiệt cao, mối liên kết giữa cánh và ống phải chịu được sự co giãn liên tục mà không bị lỏng lẻo làm giảm hiệu suất truyền nhiệt của thiết bị.

Cân bằng giữa diện tích trao đổi nhiệt và tổn thất áp suất (Pressure Drop)

Một sai lầm phổ biến khi thiết kế hệ thống trao đổi nhiệt là cố gắng tăng tối đa diện tích bề mặt bằng cách chọn cấu hình có mật độ cánh quá dày (FPI cao) và chiều cao cánh lớn.

Thực tế, diện tích bề mặt lớn hơn sẽ làm tăng lực cản không khí đi qua dàn ống. Do đó, việc nghiên cứu kỹ các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết sẽ giúp bạn tránh được sự lãng phí này.

Khi tổn thất áp suất (Pressure Drop) phía gió tăng lên, doanh nghiệp sẽ phải đối mặt với hai vấn đề lớn: thứ nhất là phải đầu tư quạt thổi/hút có công suất lớn hơn, dẫn đến chi phí đầu tư ban đầu cao; thứ hai là điện năng tiêu thụ của quạt trong suốt vòng đời dự án sẽ tăng vọt.

Do đó, việc tính toán mật độ cánh phải là sự thỏa hiệp tối ưu giữa công suất nhiệt yêu cầu và giới hạn sụt áp cho phép của quạt thông gió. Kỹ thuật mô phỏng dòng chảy (CFD) hiện đại năm 2026 tại Hi-Den HeatTech cho phép chúng tôi xác định chính xác điểm cân bằng này cho từng dự án cụ thể.

Xu hướng thiết kế và định hình công nghệ trao đổi nhiệt năm 2026

Tôi dự đoán rằng trong vài năm tới, khi các tiêu chuẩn tiết kiệm năng lượng ngày càng khắt khe, việc chỉ chọn thiết bị dựa trên các thông số kỹ thuật có sẵn thông thường sẽ không còn hiệu quả.

Các doanh nghiệp sản xuất sẽ phải chuyển dịch hẳn sang việc thiết kế tùy chỉnh sâu về độ dày cánh và vật liệu để tối ưu hóa hiệu suất truyền nhiệt cho từng hệ thống máy sưởi công nghiệp chuyên biệt. (Đây là quan điểm cá nhân, có thể đúng hoặc sai).

Việc hiểu rõ các thông số kỹ thuật từ mật độ cánh, độ dày, đường kính ống cho đến sự tương thích vật liệu là chìa khóa vàng để xây dựng một hệ thống trao đổi nhiệt bền bỉ và tiết kiệm năng lượng.

Đầu tư đúng cấu hình thiết bị ngay từ đầu sẽ giúp doanh nghiệp giảm thiểu tối đa chi phí bảo trì định kỳ và tối ưu hóa chi phí vận hành (OPEX) trong dài hạn.

Để có cái nhìn toàn diện hơn về cách tích hợp các dòng ống trao đổi nhiệt này vào sơ đồ công nghệ tổng thể, cũng như cách tính toán công suất nhiệt chi tiết cho nhà máy của bạn, các kỹ sư cần luôn cập nhật kiến thức về các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết để tối ưu bài toán kinh tế kỹ thuật.

Hiểu rõ các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết chính là bước đệm then chốt giúp kỹ sư vận hành đưa ra quyết định mua hàng chính xác, bảo vệ toàn diện năng suất nhà máy trong năm 2026.

Hy vọng những phân tích trên đã giúp bạn nắm trọn các thông số kỹ thuật của ống trao đổi nhiệt có cánh cần biết nhằm tự tin triển khai các dự án nâng cấp nhiệt sắp tới.

Câu hỏi thường gặp về thông số ống trao đổi nhiệt có cánh (FAQ)

Thông số FPI ảnh hưởng như thế nào đến khả năng vệ sinh của ống?

FPI càng cao thì khoảng cách giữa các cánh càng hẹp, dễ giữ lại bụi bẩn và xơ sợi trong không khí. Với môi trường nhiều bụi như sấy gỗ, nông sản, bạn nên chọn FPI từ 4 đến 6 để dễ dùng vòi xịt vệ sinh mà không làm cong vênh cánh.

Khi nào nên chọn cánh nhôm đùn (Extruded Fin) thay vì cánh quấn (Tension Wound)?

Cánh nhôm đùn bọc kín toàn bộ ống cơ sở, tạo lớp bảo vệ chống ăn mòn tuyệt đối từ bên ngoài và chịu được rung động, nhiệt độ cao tốt hơn cánh quấn thông thường. Do đó, cánh đùn phù hợp cho môi trường khắc nghiệt và hệ thống hơi nước nhiệt độ cao.

Độ dày thành ống cơ sở tối thiểu cho hệ thống hơi nước là bao nhiêu?

Đối với hệ thống hơi nước công nghiệp áp suất từ 4 đến 10 bar, độ dày thành ống cơ sở tối thiểu nên từ 1.5mm đến 2.11mm (tùy vào vật liệu thép hay inox) để đảm bảo độ an toàn chịu áp và bù trừ độ ăn mòn theo thời gian.

Làm thế nào để biết hệ thống bị sụt áp quá mức do chọn sai thông số cánh?

Nếu bạn thấy lưu lượng gió qua dàn nhiệt bị suy giảm rõ rệt, động cơ quạt nóng và quá tải, hoặc nhiệt độ đầu ra không đạt dù nhiệt độ ống vẫn nóng, đó là dấu hiệu cho thấy mật độ cánh quá dày gây ra tổn thất áp suất vượt mức cho phép.
