Trong bối cảnh công nghiệp hiện đại, nơi hiệu quả năng lượng và kiểm soát nhiệt độ là những yếu tố then chốt, việc thiết kế một hệ thống Máy trao đổi nhiệt tối ưu đóng vai trò cực kỳ quan trọng. Một thiết kế đúng đắn không chỉ đảm bảo hiệu suất hoạt động cao, tuổi thọ bền bỉ mà còn giúp doanh nghiệp tiết kiệm đáng kể chi phí vận hành, bảo trì và giảm thiểu tác động đến môi trường. Ngược lại, những sai sót trong khâu thiết kế có thể dẫn đến lãng phí năng lượng, hư hỏng thiết bị sớm và gián đoạn sản xuất không mong muốn.
Hi-Den HeatTech, với hơn 21 năm kinh nghiệm dày dặn trong lĩnh vực cung cấp và tư vấn các giải pháp thiết bị nhiệt hàng đầu, hiểu rõ những thách thức mà các kỹ sư và chủ đầu tư phải đối mặt khi xây dựng một hệ thống trao đổi nhiệt. Bài viết này sẽ chia sẻ những kinh nghiệm thực tế, các mẹo hữu ích và những lưu ý cốt lõi khi thiết kế hệ thống Máy trao đổi nhiệt, từ khâu lựa chọn ban đầu đến việc tối ưu hóa chi phí và đánh giá hiệu quả sau một thời gian vận hành. Mục tiêu là giúp quý vị có cái nhìn toàn diện và đưa ra những quyết định thiết kế sáng suốt, đảm bảo hệ thống không chỉ hoạt động hiệu quả mà còn bền vững theo thời gian.
Kinh nghiệm chọn máy trao đổi nhiệt phù hợp với nhu cầu thực tế
Việc lựa chọn loại Máy trao đổi nhiệt phù hợp là bước đầu tiên và quan trọng nhất trong quá trình thiết kế hệ thống. Một lựa chọn không đúng có thể dẫn đến hiệu suất kém, chi phí vận hành cao và thậm chí là hỏng hóc. Dưới đây là những kinh nghiệm xương máu giúp bạn đưa ra quyết định sáng suốt.
Xác định rõ yêu cầu vận hành: Chìa khóa của sự phù hợp
Trước khi nghĩ đến bất kỳ loại máy nào, hãy dành thời gian để phân tích kỹ lưỡng các thông số vận hành của hệ thống. Đây là nền tảng để bạn có thể chọn đúng loại Máy trao đổi nhiệt, tránh những sai lầm thiết kế máy trao đổi nhiệt cơ bản:
- Loại chất lưu: Chất lỏng (nước, dầu, hóa chất), khí (không khí, hơi nước, khí thải) hay cả hai? Chất lưu có tính ăn mòn, độc hại, dễ cháy nổ hay chứa hạt rắn không? Điều này sẽ ảnh hưởng trực tiếp đến vật liệu chế tạo và cấu trúc thiết bị.
- Nhiệt độ: Nhiệt độ đầu vào và đầu ra mong muốn của cả hai chất lưu. Phạm vi nhiệt độ hoạt động sẽ quyết định vật liệu và loại gioăng đệm (nếu có).
- Áp suất: Áp suất vận hành tối đa của cả hai chất lưu. Các thiết bị phải được thiết kế để chịu được áp suất này một cách an toàn, đặc biệt là trong các hệ thống áp suất cao.
- Lưu lượng: Tốc độ dòng chảy của mỗi chất lưu. Lưu lượng ảnh hưởng đến kích thước, số lượng ống/tấm và tốc độ truyền nhiệt.
- Yêu cầu về độ sạch: Một số ngành như thực phẩm, dược phẩm yêu cầu độ sạch cao, dễ dàng vệ sinh, trong khi các ngành khác có thể chấp nhận mức độ bám bẩn nhất định.
- Mục đích chính: Làm nóng, làm lạnh, ngưng tụ, bay hơi hay thu hồi nhiệt? Mục đích sẽ định hình cấu hình và loại Máy trao đổi nhiệt cần thiết.
Lựa chọn loại máy trao đổi nhiệt tối ưu: Vỏ ống, tấm, không khí…?
Dựa trên các yêu cầu vận hành đã xác định, bạn có thể cân nhắc các loại Máy trao đổi nhiệt phổ biến mà Hi-Den HeatTech cung cấp:

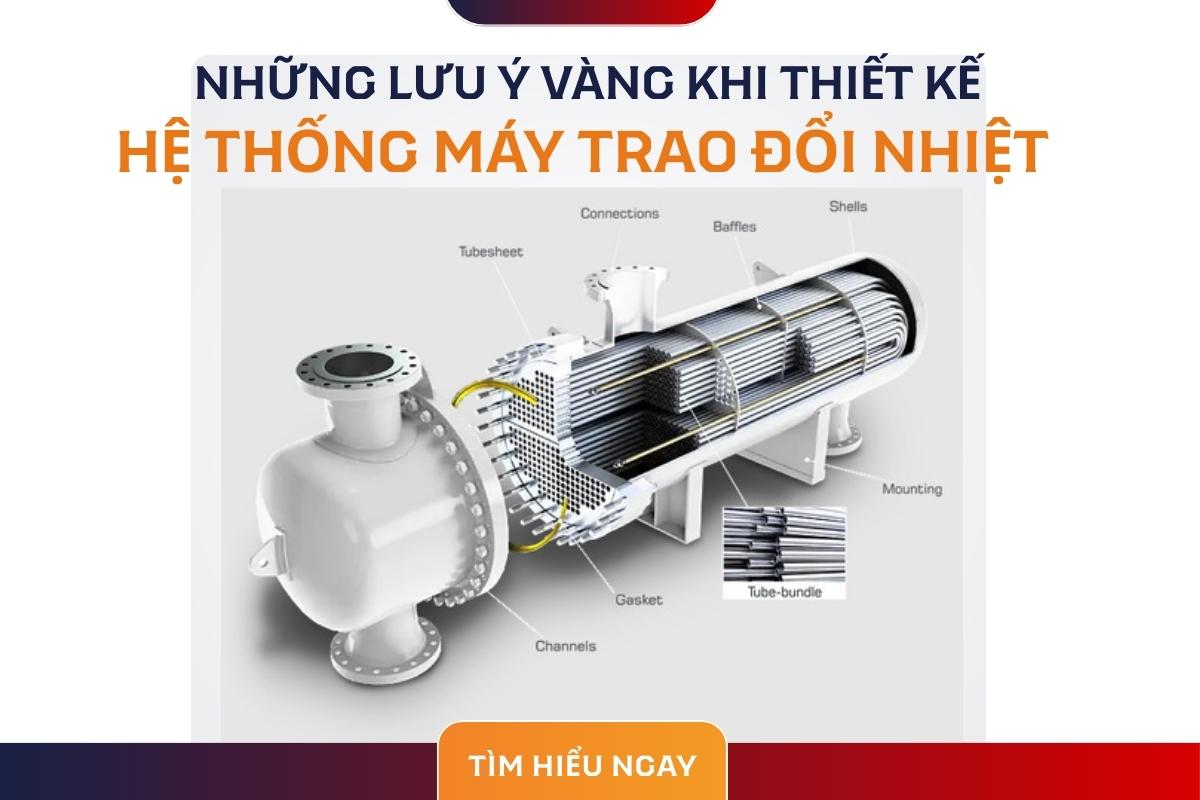

- Bộ trao đổi nhiệt dạng vỏ và ống (Shell and Tube Heat Exchanger): Thích hợp cho các ứng dụng công nghiệp nặng, chịu được áp suất và nhiệt độ cao, có độ bền cơ học tốt. Phù hợp với chất lưu có độ nhớt cao hoặc chứa hạt rắn. Tuy nhiên, hiệu suất truyền nhiệt không cao bằng dạng tấm và khó vệ sinh hơn.
- Bộ trao đổi nhiệt dạng tấm (Plate Heat Exchanger): Hiệu suất truyền nhiệt cực cao, thiết kế nhỏ gọn, dễ dàng tháo lắp và vệ sinh. Lý tưởng cho các ứng dụng có chênh lệch nhiệt độ nhỏ, ngành thực phẩm, đồ uống, dược phẩm và HVAC. Tuy nhiên, giới hạn về áp suất và nhiệt độ cao hơn so với dạng vỏ ống.
- Bộ trao đổi nhiệt không khí (Air Heat Exchanger): Chuyên dụng để trao đổi nhiệt với không khí. Thường có cánh tản nhiệt để tăng diện tích tiếp xúc. Phổ biến trong hệ thống HVAC, sấy khô, làm mát động cơ.
- Bộ trao đổi nhiệt dạng ống (Finned Tube Heat Exchanger & Tube-in-Tube): Ống có cánh dùng khi một trong hai chất lưu là khí để tăng hiệu quả truyền nhiệt. Ống lồng ống đơn giản, hiệu quả cho lưu lượng nhỏ hoặc chất lỏng có độ nhớt cao.
Vật liệu chế tạo: Chìa khóa cho độ bền và an toàn
Vật liệu chế tạo ống, tấm và vỏ Máy trao đổi nhiệt phải tương thích với tính chất của chất lưu để tránh ăn mòn, rò rỉ và đảm bảo tuổi thọ. Các vật liệu phổ biến bao gồm:
- Thép không gỉ (Stainless Steel – AISI 304, 316): Chống ăn mòn tốt, bền, được sử dụng rộng rãi.
- Đồng: Hệ số dẫn nhiệt cao, thích hợp cho nước và một số môi chất lạnh, nhưng dễ bị ăn mòn bởi một số hóa chất.
- Titan: Chống ăn mòn tuyệt vời trong môi trường khắc nghiệt như nước biển, axit, nhưng giá thành cao.
- Graphite: Chống ăn mòn hóa chất cực tốt, nhưng dễ vỡ và giới hạn về áp suất.
Yếu tố không gian và khả năng mở rộng
Khi thiết kế, đừng quên xem xét không gian lắp đặt có sẵn và khả năng mở rộng trong tương lai. Máy trao đổi nhiệt dạng tấm thường nhỏ gọn hơn và dễ dàng tăng công suất bằng cách thêm các tấm. Trong khi đó, dạng vỏ ống có thể chiếm nhiều không gian hơn nhưng lại linh hoạt hơn về cấu hình.
Các Mẹo Vàng Để Thiết Kế Hệ Thống Máy Trao Đổi Nhiệt Tiết Kiệm Chi Phí
Tiết kiệm chi phí không chỉ là giảm giá thành ban đầu mà còn là tối ưu hóa chi phí vận hành và bảo trì trong suốt vòng đời của hệ thống. Dưới đây là những mẹo hữu ích cho thiết kế máy trao đổi nhiệt hiệu quả và kinh tế.
Tối ưu hóa hiệu suất truyền nhiệt để giảm kích thước
Một trong những cách hiệu quả nhất để tiết kiệm chi phí là tối ưu hóa hiệu suất truyền nhiệt. Hiệu suất càng cao, kích thước thiết bị cần thiết càng nhỏ, từ đó giảm chi phí vật liệu, chế tạo, vận chuyển và lắp đặt. Điều này đòi hỏi:
- Chọn vật liệu có hệ số dẫn nhiệt tốt: Kim loại như đồng, nhôm, thép không gỉ có khả năng dẫn nhiệt khác nhau.
- Tăng diện tích bề mặt trao đổi nhiệt: Sử dụng các tấm có rãnh, ống có cánh, hoặc cấu hình ống/tấm tối ưu để tối đa hóa diện tích tiếp xúc.
- Tạo dòng chảy rối: Dòng chảy rối giúp tăng cường đối lưu và phá vỡ lớp biên nhiệt, nâng cao hệ số truyền nhiệt. Tuy nhiên, cần cân bằng với tổn thất áp suất.
- Tối ưu hóa chênh lệch nhiệt độ trung bình logarit (LMTD): Thiết kế dòng chảy ngược chiều thường cho LMTD cao hơn, do đó hiệu quả truyền nhiệt tốt hơn so với dòng chảy song song.
Thiết kế giảm tổn thất áp suất
Tổn thất áp suất quá mức trong Máy trao đổi nhiệt sẽ làm tăng công suất bơm hoặc quạt cần thiết, dẫn đến tăng chi phí năng lượng vận hành. Để giảm tổn thất áp suất:
- Chọn đường kính ống/kênh phù hợp: Đường kính quá nhỏ sẽ tăng tốc độ dòng chảy và tổn thất áp suất.
- Thiết kế đường dẫn dòng chảy mượt mà: Giảm thiểu các khúc cua gắt, thay đổi đột ngột tiết diện dòng chảy.
- Cân bằng giữa truyền nhiệt và tổn thất áp suất: Các thiết kế tạo dòng chảy rối thường đi kèm với tổn thất áp suất cao hơn. Cần tìm điểm cân bằng tối ưu giữa hai yếu tố này.
Xem xét khả năng bảo trì và vệ sinh dễ dàng
Chi phí bảo trì và vệ sinh có thể chiếm một phần đáng kể trong tổng chi phí vòng đời của Máy trao đổi nhiệt. Một thiết kế cho phép bảo trì dễ dàng sẽ tiết kiệm thời gian và nhân lực:
- Khả năng tháo lắp: Các loại dạng tấm thường dễ tháo lắp để vệ sinh từng tấm. Dạng vỏ ống có thể cần thiết kế đầu nổi hoặc bó ống kéo ra được.
- Khả năng vệ sinh tại chỗ (CIP – Clean-In-Place): Đối với một số ứng dụng, việc thiết kế hệ thống có thể vệ sinh mà không cần tháo rời là rất quan trọng.
- Giảm thiểu bám bẩn (fouling): Chọn vật liệu bề mặt nhẵn, duy trì tốc độ dòng chảy đủ cao để ngăn ngừa lắng đọng cặn bẩn, và cân nhắc các công nghệ chống bám bẩn (ví dụ: lớp phủ đặc biệt).
Tận dụng nhiệt thải: Giải pháp xanh và tiết kiệm
Một trong những ứng dụng hiệu quả nhất của Máy trao đổi nhiệt là thu hồi nhiệt thải từ một quy trình để sử dụng lại trong một quy trình khác. Điều này không chỉ giúp tiết kiệm năng lượng đáng kể mà còn giảm phát thải carbon:
- Thiết kế hệ thống thu hồi nhiệt (Heat Recovery System): Tích hợp Máy trao đổi nhiệt vào các dòng thải khí nóng, nước nóng để gia nhiệt nước cấp, không khí sấy, hoặc các nguyên liệu khác.
- Phân tích cân bằng nhiệt: Thực hiện phân tích cân bằng nhiệt toàn diện cho nhà máy để xác định các nguồn nhiệt thải tiềm năng và nhu cầu nhiệt có thể đáp ứng.
Những Lưu Ý Kỹ Thuật Quan Trọng Trong Quá Trình Thiết Kế
Ngoài các yếu tố lựa chọn và chi phí, quá trình thiết kế còn đòi hỏi sự chú ý đến nhiều chi tiết kỹ thuật để đảm bảo an toàn, hiệu quả và tuân thủ các tiêu chuẩn.
Phân tích dòng chảy và chế độ vận hành
Hiểu rõ cách chất lưu di chuyển trong Máy trao đổi nhiệt là cực kỳ quan trọng:
- Dòng chảy tầng vs. Dòng chảy rối: Dòng chảy rối (Reynolds number cao) thường tăng cường truyền nhiệt nhưng cũng tăng tổn thất áp suất. Dòng chảy tầng (Reynolds number thấp) có truyền nhiệt kém hơn. Thiết kế cần tối ưu để đạt được dòng chảy rối mong muốn mà không gây tổn thất quá lớn.
- Dòng chảy song song, ngược chiều, chéo chiều: Dòng chảy ngược chiều thường hiệu quả nhất vì duy trì chênh lệch nhiệt độ lớn hơn giữa hai chất lưu, dẫn đến hiệu suất truyền nhiệt cao hơn.
- Phân phối dòng chảy: Đảm bảo chất lưu được phân phối đều qua tất cả các ống hoặc tấm để tránh “đi tắt” (bypassing) và các điểm nóng/lạnh cục bộ.
Tính toán hệ số bám bẩn (fouling factor)
Bám bẩn là hiện tượng tích tụ cặn bẩn, cáu cặn, rong rêu trên bề mặt trao đổi nhiệt, làm giảm hiệu suất truyền nhiệt theo thời gian. Khi thiết kế, cần tính toán một “hệ số bám bẩn” (fouling factor) để dự phòng:
- Dự phòng cho hiệu suất giảm: Hệ số bám bẩn được thêm vào trong các phương trình tính toán để đảm bảo thiết bị vẫn đạt được công suất mong muốn ngay cả khi có một lớp bám bẩn nhất định.
- Lựa chọn vật liệu và thiết kế chống bám bẩn: Các bề mặt nhẵn, tốc độ dòng chảy cao, và các vật liệu chống dính có thể giúp giảm thiểu bám bẩn.
- Chu kỳ vệ sinh: Hệ số bám bẩn cũng giúp xác định tần suất vệ sinh cần thiết để duy trì hiệu suất.
Đảm bảo an toàn và tuân thủ tiêu chuẩn
An toàn là yếu tố không thể bỏ qua. Hệ thống Máy trao đổi nhiệt phải được thiết kế và chế tạo theo các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn cho người vận hành và môi trường:
- Tiêu chuẩn thiết kế: ASME, TEMA (cho vỏ và ống), API, v.v. Các tiêu chuẩn này quy định về vật liệu, cấu trúc, phương pháp kiểm tra và thử nghiệm.
- Thiết bị an toàn: Lắp đặt van an toàn, cảm biến áp suất/nhiệt độ, hệ thống ngắt khẩn cấp để bảo vệ thiết bị khỏi quá áp, quá nhiệt.
- Khả năng tiếp cận: Đảm bảo dễ dàng tiếp cận các van, cảm biến, và các điểm bảo trì.
Tích hợp hệ thống điều khiển và giám sát
Một hệ thống điều khiển và giám sát hiệu quả giúp duy trì Máy trao đổi nhiệt hoạt động ở điểm tối ưu, phát hiện sớm các sự cố và tự động điều chỉnh để ứng phó với sự thay đổi của tải nhiệt:
- Cảm biến nhiệt độ và áp suất: Lắp đặt tại đầu vào/đầu ra của cả hai chất lưu để giám sát hiệu suất và phát hiện các bất thường.
- Van điều khiển tự động: Điều chỉnh lưu lượng chất lưu để duy trì nhiệt độ mong muốn.
- Hệ thống SCADA/DCS: Tích hợp dữ liệu từ Máy trao đổi nhiệt vào hệ thống điều khiển trung tâm để phân tích, báo cáo và điều khiển từ xa.
Chia Sẻ Thực Tế Sau 1 Năm Vận Hành Hệ Thống Máy Trao Đổi Nhiệt Được Thiết Kế Kỹ Lưỡng
Sau khi hệ thống Máy trao đổi nhiệt được thiết kế, lắp đặt và đưa vào vận hành, giai đoạn theo dõi và đánh giá thực tế là vô cùng quý giá. Đây là cơ hội để xác nhận hiệu quả của thiết kế và rút ra những bài học kinh nghiệm.
Đánh giá hiệu suất và độ ổn định
Sau một năm vận hành, bạn sẽ có đủ dữ liệu để đánh giá chính xác hiệu suất và độ ổn định của hệ thống. Các chỉ số quan trọng cần theo dõi bao gồm:
- Hiệu suất truyền nhiệt thực tế: So sánh với hiệu suất thiết kế ban đầu. Sự chênh lệch có thể chỉ ra vấn đề bám bẩn, lưu lượng không ổn định hoặc các yếu tố khác.
- Nhiệt độ đầu ra mong muốn: Hệ thống có duy trì được nhiệt độ đầu ra ổn định theo yêu cầu không, ngay cả khi tải nhiệt thay đổi?
- Tổn thất áp suất: Theo dõi sự tăng lên của tổn thất áp suất có thể là dấu hiệu của tắc nghẽn hoặc bám bẩn.
- Thời gian hoạt động liên tục (Uptime): Một hệ thống được thiết kế tốt sẽ có thời gian hoạt động liên tục cao, ít phải dừng để sửa chữa.
Kinh nghiệm bảo trì và xử lý sự cố
Thực tế vận hành sẽ cung cấp những kinh nghiệm quý báu về bảo trì và xử lý sự cố:
- Tần suất bảo trì: Dựa trên mức độ bám bẩn và hiệu suất giảm sút, bạn có thể điều chỉnh tần suất vệ sinh và kiểm tra định kỳ.
- Các loại sự cố thường gặp: Ghi nhận các sự cố như rò rỉ gioăng đệm, tắc nghẽn cục bộ, hỏng hóc cảm biến. Điều này giúp dự phòng và chuẩn bị phụ tùng thay thế.
- Đánh giá phương pháp vệ sinh: Phương pháp vệ sinh (cơ học, hóa học, CIP) nào là hiệu quả nhất cho loại Máy trao đổi nhiệt và chất lưu của bạn.
- Chi phí bảo trì thực tế: So sánh với ước tính ban đầu để tinh chỉnh ngân sách bảo trì trong tương lai.
Bài học về tối ưu hóa năng lượng
Qua một năm vận hành, bạn có thể xác định các cơ hội để tối ưu hóa năng lượng hơn nữa:
- Điều chỉnh điểm đặt (setpoint): Tinh chỉnh nhiệt độ và lưu lượng để đạt hiệu quả cao nhất với mức tiêu thụ năng lượng thấp nhất.
- Nâng cấp vật liệu/cấu hình: Nếu thấy hiệu suất chưa đạt yêu cầu hoặc bám bẩn quá nhanh, có thể xem xét nâng cấp vật liệu bề mặt hoặc cấu hình bên trong Máy trao đổi nhiệt trong lần bảo trì lớn tiếp theo.
- Tích hợp các hệ thống phụ trợ: Xem xét các hệ thống như bộ lọc nước, hệ thống làm mềm nước để giảm thiểu bám bẩn.
Tầm quan trọng của việc lựa chọn nhà cung cấp uy tín
Kinh nghiệm thực tế sau một năm cũng sẽ khẳng định tầm quan trọng của việc lựa chọn một nhà cung cấp Máy trao đổi nhiệt uy tín như Hi-Den HeatTech. Sự hỗ trợ kỹ thuật kịp thời, chất lượng sản phẩm đảm bảo và khả năng cung cấp phụ tùng chính hãng là những yếu tố then chốt giúp hệ thống hoạt động ổn định và bền vững.
Kết luận
Thiết kế hệ thống Máy trao đổi nhiệt là một quá trình phức tạp, đòi hỏi sự kết hợp giữa kiến thức chuyên môn, kinh nghiệm thực tiễn và sự chú ý đến từng chi tiết. Từ việc xác định rõ nhu cầu, lựa chọn loại máy và vật liệu phù hợp, đến việc áp dụng các mẹo tiết kiệm chi phí và tuân thủ các tiêu chuẩn kỹ thuật, mỗi bước đều đóng góp vào sự thành công chung của dự án.
Những chia sẻ kinh nghiệm và mẹo thiết kế trong bài viết này hy vọng sẽ là cẩm nang hữu ích, giúp quý vị tránh được những sai lầm thường gặp và xây dựng một hệ thống Máy trao đổi nhiệt không chỉ hoạt động hiệu quả ngay từ đầu mà còn bền bỉ, tiết kiệm chi phí trong suốt vòng đời. Việc đánh giá thực tế sau một thời gian vận hành cũng là cơ hội quý báu để liên tục cải tiến và tối ưu hóa hệ thống.
Hi-Den HeatTech, với hơn hai thập kỷ kinh nghiệm và đội ngũ chuyên gia tận tâm, luôn sẵn sàng đồng hành cùng quý khách hàng trong mọi giai đoạn của dự án. Chúng tôi cam kết cung cấp các giải pháp Máy trao đổi nhiệt chất lượng cao, được thiết kế và chế tạo theo tiêu chuẩn quốc tế, đáp ứng mọi yêu cầu khắt khe nhất. Hãy liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn chuyên sâu và giải pháp tối ưu cho hệ thống Máy trao đổi nhiệt của bạn.
